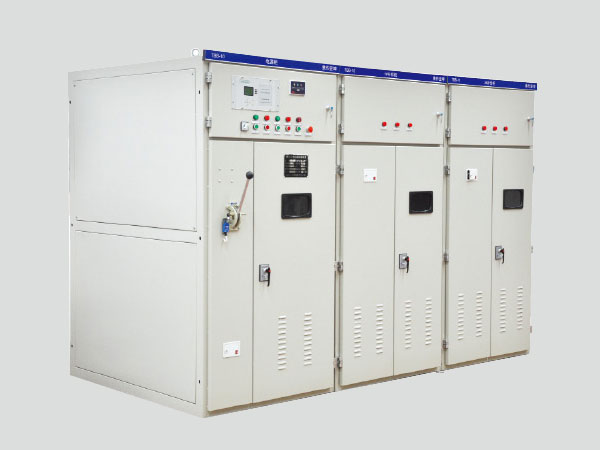

高压并联电容器成套装置

　　高压并联电容器成套装置（以下简称装置）并联接于50Hz或60Hz电力系统，用于提高功率因数，调整电网电压，降低线路损耗，改善电网的供电质量。

　　装置主要由开关柜、串联电抗器、电容器柜和继电保护屏等组成。其中串联电抗器可以放在电容器柜体中，也可单独设置。

　　我公司生产的装置，具有结构紧凑、布置合理、安全可靠等特点。

　　电容器柜一般由柜体、并联电容器、熔断器、放电丝圈（或电压互感器）、电流互感器、隔离开关、支持绝缘子及联接母排等组成。

　　熔断器与电容器串联在一起，当电容器内部有故障时，与之串联的熔断器动作，将故障电容器迅速从电容器组退出，以避免故障扩大。

　　放电线圈（或电压互感器）并联连接在电容器回路中，当断开电源后，能使电容器上的剩余电压在5s内从√2un降到50v以下。

　　氧化锌避雷器接成Y型接入线路，其中性点接地，以限制投切电容器组时所引起的操作过电压。
